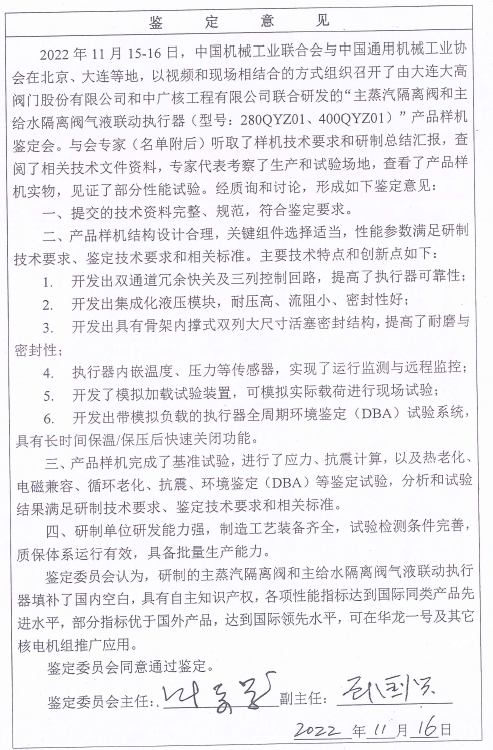

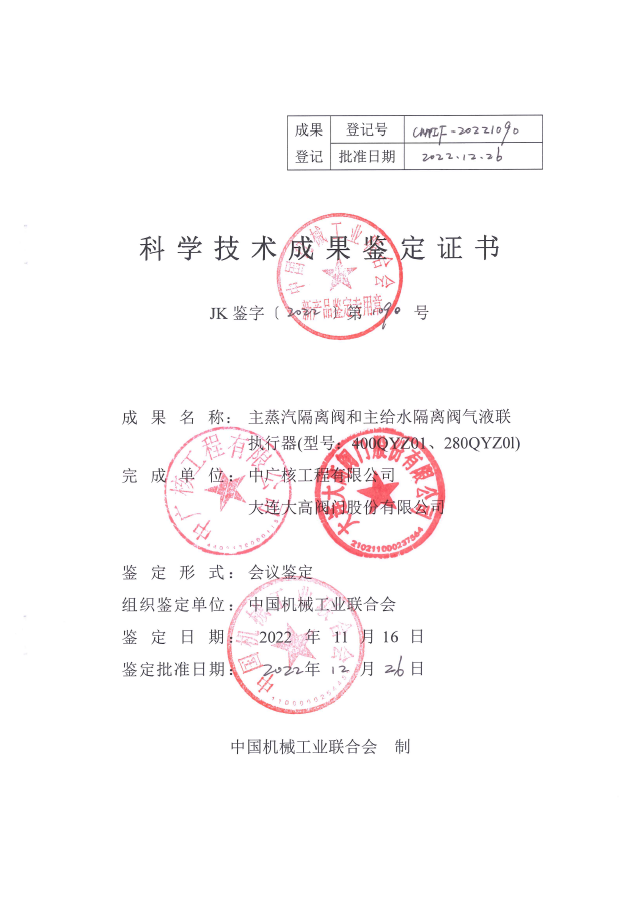

2022年11月16日，通過了中國機械工業聯合會與中國通用機械工業協會組織的樣機鑒定，鑒定意見為：研制的主蒸汽隔離閥和主給水隔離閥氣液聯動執行器填補了國內空白，具有自主知識產權，各項性能指標達到國際同類產品先進水平，部分指標優于國外產品，達到國際領先水平，可在華龍一號及其它核電機組推廣應用。
 |
 |
（1）主要技術參數
a.主蒸汽隔離閥氣液聯執行器主要參數
產品名稱：主蒸汽隔離閥氣液聯執行器
產品型號：400QYZ01
缸徑：400(16”)
執行器關閉力：>1265 kN
行程：670mm
快速關閉時間：1s~5s
RCC-E 質量鑒定等級：K3ad
控制電路：三列電常帶電
抗震類別：I類(可運行性)(6g，6g，6g)
使用壽命：60年
固有頻率：>33Hz
b.主給水隔離閥氣液聯執行器主要參數
產品名稱：主給水隔離閥氣液聯執行器
產品型號：280QYZ01
缸徑：280(11”)
執行器關閉力：>607.2kN
行程：370mm
快速關閉時間：1s~5s
RCC-E 質量鑒定等級：K3ad
控制電路：二列電常不帶電
抗震類別：I類(可運行性)(6g，6g，6g)
（2）適用范圍
氣液聯動執行器具有可靠性高、關閉動作快、推力大的特點，廣泛應用于壓水堆核電廠主蒸汽隔離閥和主給水隔離閥上，是壓水堆核電站關鍵閥門。在機組事故工況下，閥門需要快速隔離(關閉時間小于等于5s)，切斷主蒸汽和主給水流量，確保機組安全。
（3）成果應用情況
大連大高基于主蒸汽隔離閥和主給水隔離閥氣液聯動執行器于2021年與中廣核工程有限公司簽訂陸豐項目5、6號機組LOT190D主蒸汽隔離閥和滿負荷隔離閥采購合同，預計今年完成供貨。
于2023年與中廣核工程有限公司簽訂防城港項目5、6號機組LOT190D主蒸汽隔離閥和滿負荷隔離閥，于2024年與中廣核工程有限公司分別簽訂招遠項目1、2號機組LOT190D主蒸汽隔離閥和滿負荷隔離閥和太平嶺項目3、4號機組LOT190D主蒸汽隔離閥和滿負荷隔離閥采購合同，共計54套。
目前國內僅有大連大高與中核蘇閥自主研制出主蒸汽隔離閥和主給水隔離閥氣液聯動執行器，本成果的成功研發，突破了國內主蒸汽隔離閥和主給水隔離閥氣液聯動執行器的技術瓶頸，具備了在CAP1400和CAP1000以及AP1000核電機組應用的條件，不僅對實現CAP1400第三代核電站設備的百分百國產化有重要意義，也能夠推動CAP1400自主化核電品牌走出去，逐步打入國際市場。
（4）知識產權情況
主蒸汽隔離閥和主給水隔離閥氣液聯動執行器課題自主開發的知識產權成果，經國內外專利檢索分析，未見障礙專利，課題知識產權成果具有自主性、可控性，申請實用新型專利1項（一種氣液聯動驅動裝置的液壓控制系統）已授權，發明專利3項（用于核電廠主蒸汽隔離閥的氣液聯動執行機構、適用于主蒸汽隔離閥的氣液聯動驅動裝置、氣液聯動驅動裝置的液壓控制系統）已授權。于《機械工程師》雜志發表論文一篇《基于模態分析的氣液聯動驅動裝置結構優化與應力分析》。
 |
 |

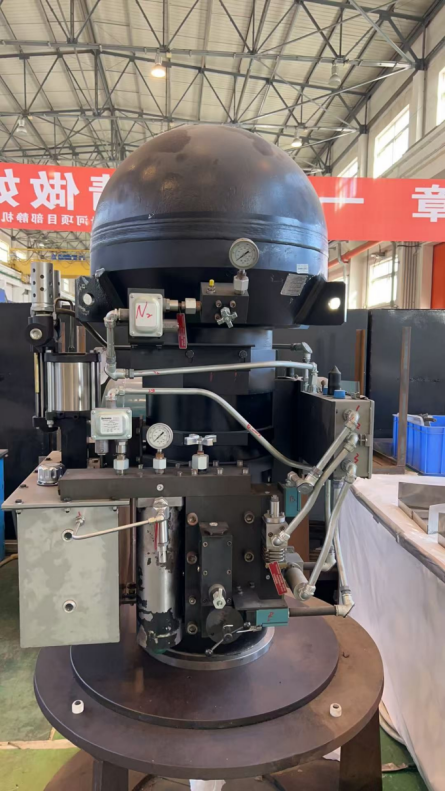

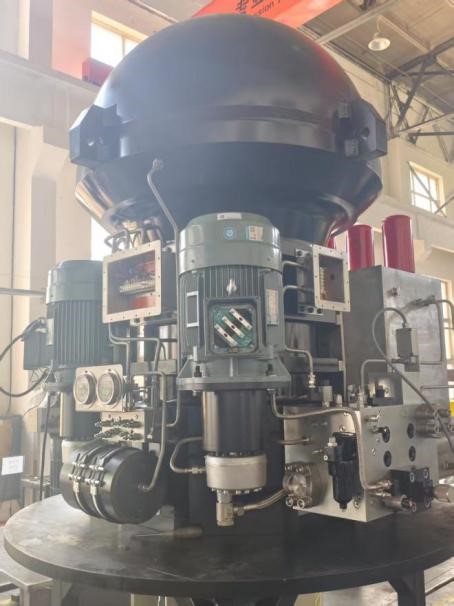

主蒸汽隔離閥和主給水隔離閥氣液聯動執行器照片
