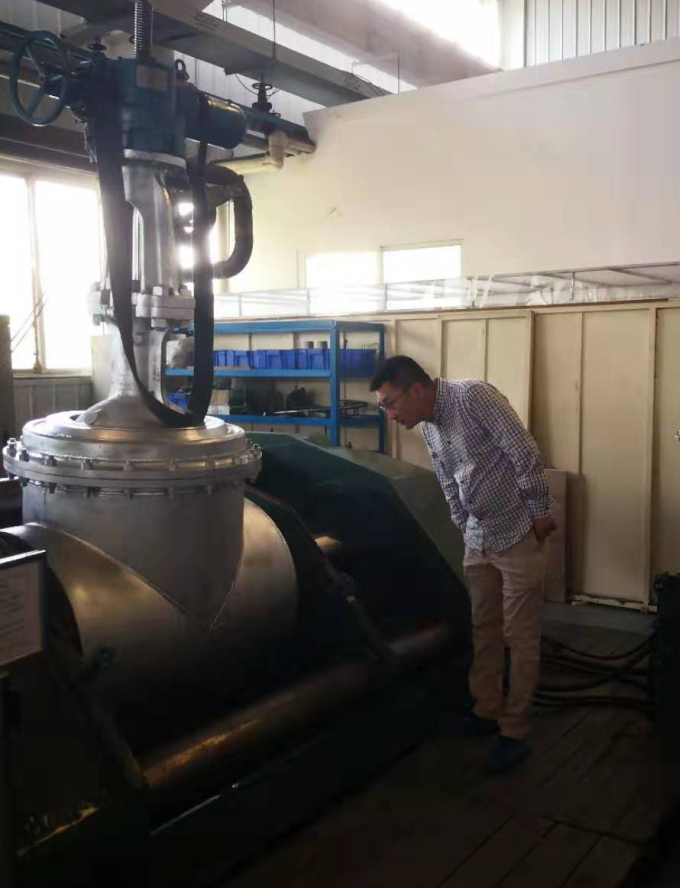

核級地坑閘閥安裝在EHR、RIS系統地坑中，在正常工況時，作為安全殼噴淋系統、注入系統與安全殼隔離用的閥門，當發生失水事故需進行再循環時，開啟該閥，接通地坑和再循環系統。樣機全面通過冷態熱態壽命、冷熱交變、冷熱循環、振動老化、地震、端部加載等鑒定試驗，能滿足運行工況下各種功能要求。
產品特征：
設計規范：RCC-M、ASME、GB、NB
主體材料：碳鋼、不銹鋼、合金鋼、雙相鋼
密封面材料：鈷基合金（STL）、無鈷合金
結構形式：中法蘭螺栓
連接形式：對接焊、法蘭連接
驅動形式：電動、氣動
核安全等級：核2、3級、非核級
口徑：DN300-DN600
壓力等級：Class 150、300、400、600

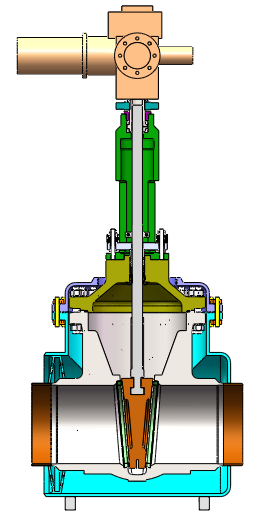

1、地坑閥在閥門外部設置外套，將閥體和閥體與閥蓋連接處包在外套中，使閥門與外套形成雙重密封，并且外套一端與貫穿件焊接，另一端與閥體通道外壁進行焊接，確保閥門無外泄漏；
2、閥門外套設有可靠的密封結構，滿足閥門外套在承受內壓的工況下浸沒在水中無氣泡產生；
3、閥門外套設計成分體式結構，密封可靠，方便拆卸，便于維修；
4、閥門外套焊縫設計成薄壁對薄壁的焊接結構，外套收縮一致，保證焊接質量。
 |
 |
